Shop drawing cơ điện là gì? Quy trình 6 bước chuẩn từ mô hình BIM

21.07.2026

Quy trình 6 bước shop drawing cơ điện từ mô hình BIM

Trong một dự án cơ điện (MEP), shop drawing — bản vẽ thi công chi tiết — là cầu nối giữa thiết kế và hiện trường. Bản vẽ tốt giúp đội thi công lắp đúng ngay lần đầu; bản vẽ kém đồng nghĩa đục phá, chờ xử lý va chạm và trễ tiến độ. Với các nhà thầu cơ điện chuyên nghiệp, xuất shop drawing từ mô hình BIM 3D đã trở thành tiêu chuẩn bắt buộc.

Shop drawing cơ điện là gì?

Shop drawing cơ điện là bộ bản vẽ triển khai chi tiết các hệ thống điện, cấp thoát nước, điều hòa thông gió, PCCC... thể hiện chính xác cao độ, tuyến đi, giá đỡ, lỗ mở và chi tiết lắp đặt theo đúng điều kiện hiện trường — khác với bản vẽ thiết kế vốn chỉ thể hiện nguyên lý và bố trí sơ bộ.

Vì sao phải xuất shop drawing từ mô hình BIM?

Mọi hệ thống được dựng 3D và kiểm tra va chạm (clash detection) trước khi ra bản vẽ — giảm 80–90% xung đột phát sinh ngoài công trường.
Bản vẽ trích xuất trực tiếp từ mô hình nên mặt bằng, mặt cắt, cao độ luôn khớp nhau tuyệt đối.
Khi thiết kế thay đổi, cập nhật mô hình một lần — toàn bộ bản vẽ cập nhật theo.
Mô hình sau thi công trở thành hồ sơ hoàn công số (as-built) giá trị cho vận hành.

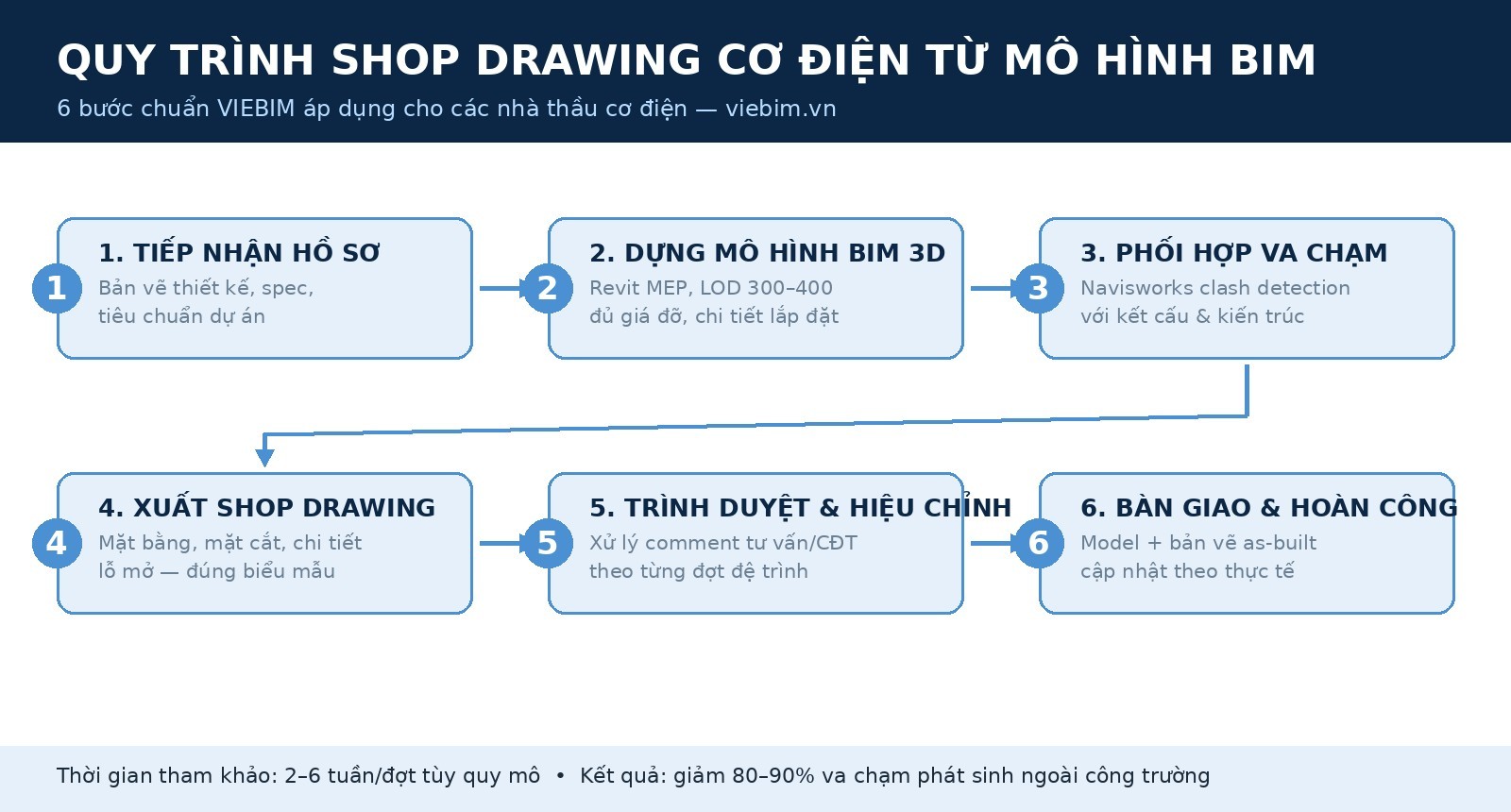

Quy trình 6 bước chuẩn tại VIEBIM

Bước 1 — Tiếp nhận hồ sơ: bản vẽ thiết kế, spec vật tư, tiêu chuẩn dự án và biểu mẫu trình duyệt của tư vấn.

Bước 2 — Dựng mô hình BIM 3D: model Revit MEP đạt LOD 300–400, đầy đủ giá đỡ và chi tiết lắp đặt.

Bước 3 — Phối hợp va chạm: chạy Navisworks với kết cấu, kiến trúc và giữa các hệ với nhau; họp phối hợp xử lý từng điểm.

Bước 4 — Xuất shop drawing: mặt bằng, mặt cắt, chi tiết lỗ mở, bản vẽ giá đỡ... theo đúng biểu mẫu dự án.

Bước 5 — Trình duyệt & hiệu chỉnh: xử lý comment của tư vấn/chủ đầu tư theo từng đợt đệ trình đến khi được phê duyệt.

Bước 6 — Bàn giao & hoàn công: cập nhật mô hình theo thực tế thi công, bàn giao model + bản vẽ as-built.

Thời gian và sản phẩm bàn giao

Tùy quy mô, một đợt shop drawing thường mất 2–6 tuần. Sản phẩm gồm: mô hình BIM (.rvt/.nwd), bộ bản vẽ PDF/CAD đã phê duyệt, báo cáo va chạm và danh mục lỗ mở chờ sẵn.

VIEBIM đang là đối tác dựng mô hình và shop drawing cho các nhà thầu cơ điện hàng đầu Việt Nam. Cần báo giá theo khối lượng dự án? Gọi 0937 83 14 21 hoặc email VieBIM.Co@gmail.com — phản hồi trong 24h.
