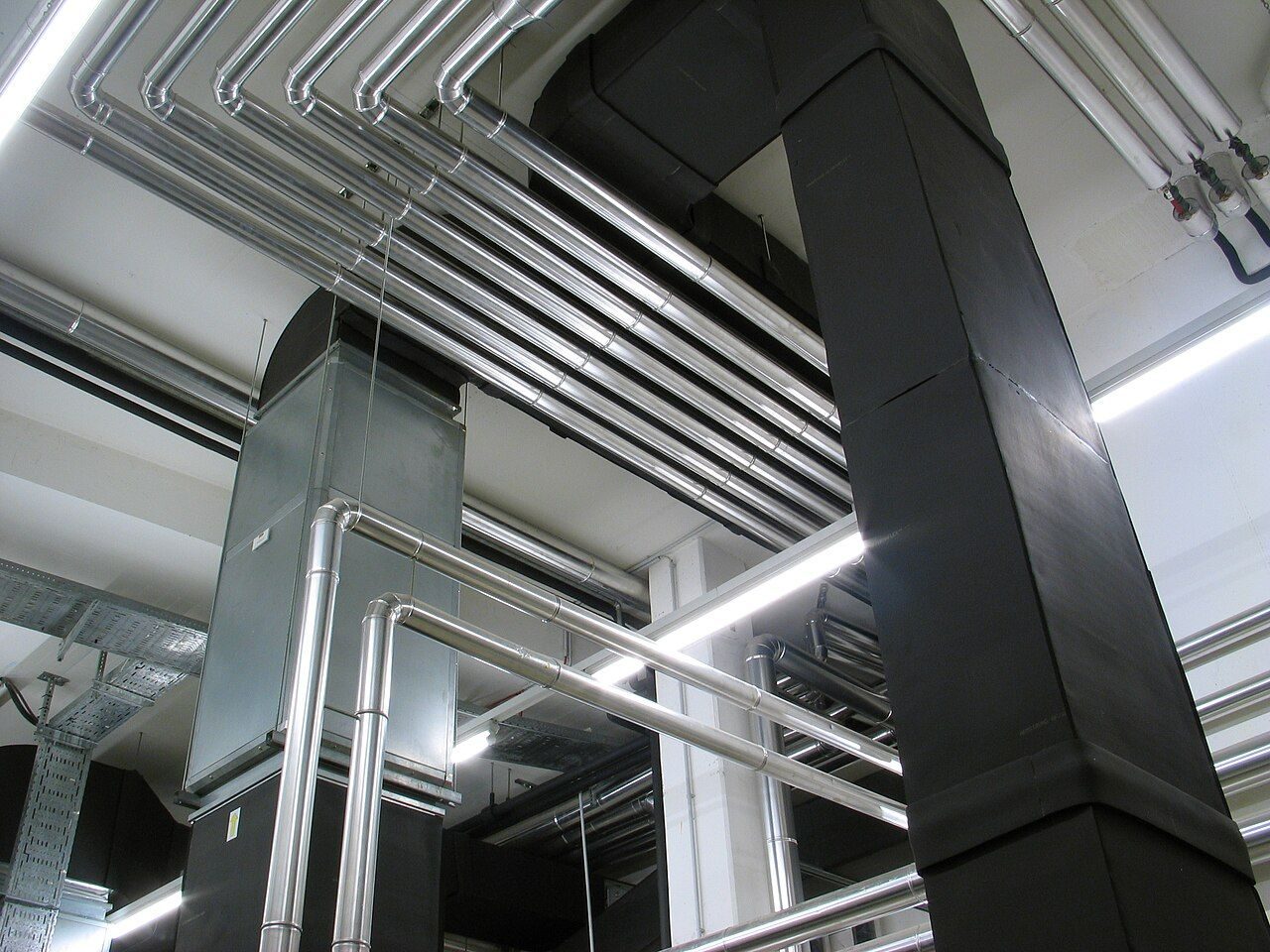

Mô hình dựng đúng, schedule xuất ra sạch sẽ, nhưng đặt cạnh bảng khối lượng của phòng dự toán vẫn lệch 5–15%. Phần lớn chênh lệch đó không đến từ phần mềm, mà vì hai bên đang đo theo hai quy tắc khác nhau mà không ai nói ra. Bài này chỉ ra năm nguồn lệch hay gặp nhất với hệ cơ điện và cách chốt quy tắc đo bóc ngay từ đầu dự án.
Vì sao cùng một công trình lại ra hai con số
Phòng dự toán đo bóc theo thói quen của bảng dự toán: đo tim tuyến, cộng hao hụt, gom theo mã hiệu định mức. Revit thì đếm chính xác những gì đang có trong mô hình: từng đoạn ống, từng phụ kiện, đúng kích thước dựng. Cả hai đều đúng — theo cách của mình. Vấn đề chỉ xuất hiện khi hai con số được đặt cạnh nhau mà không có một bảng quy tắc chung để quy đổi.
Nguồn lệch 1 · Chiều dài ống đo qua phụ kiện
Đây là nguồn lệch lớn nhất và ít người để ý. Schedule ống của Revit chỉ cộng các đoạn ống thẳng; chiều dài nằm trong co, tê, côn thuộc về phụ kiện. Còn cách đo truyền thống trên bản vẽ 2D là tim – tim: kéo thước tới giao điểm tim ống rồi đếm phụ kiện riêng.
Với ống DN100 dùng co bán kính dài, R vào khoảng 150 mm, tức mỗi co "mất" chừng 0,3 m ống. Một tầng điển hình có vài trăm co và tê — chênh lệch lên tới hàng chục mét chỉ riêng một hệ. Không bên nào sai; chỉ cần thống nhất đo theo cách nào thì cộng phụ kiện theo cách đó.
Nguồn lệch 2 · Ống gió: mét dài hay mét vuông tôn

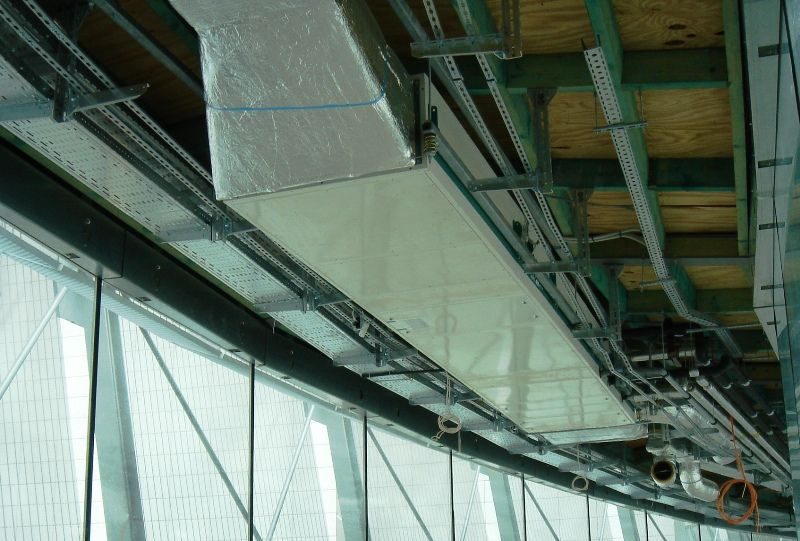

Mô hình lưu ống gió theo chiều dài. Bảng dự toán thì tính diện tích tôn (m²), chia nhóm theo độ dày tôn — mà độ dày lại phụ thuộc vào cạnh lớn của tiết diện. Một bảng xuất từ Revit theo mét dài gần như không đối chiếu được trực tiếp.
Cách xử lý gọn nhất là thêm vào mô hình hai tham số tính sẵn: diện tích bề mặt và nhóm độ dày tôn (suy ra từ cạnh lớn theo bảng độ dày mà hồ sơ thiết kế áp dụng). Khi đó schedule ống gió xuất thẳng ra m² theo từng nhóm tôn — đúng ngôn ngữ của bảng dự toán. Phụ kiện ống gió cũng cần diện tích bề mặt riêng, không thể quy về mét dài.
Nguồn lệch 3, 4, 5 · Hao hụt, phạm vi và mức chi tiết
3 · Hao hụt và dự phòng
Bảng dự toán cộng hao hụt vật tư theo định mức. Mô hình thì không — nó chỉ chứa đúng lượng được lắp. Đây là chênh lệch có chủ đích, chỉ cần tách thành một dòng riêng thay vì để lẫn vào khối lượng.
4 · Ranh giới phạm vi
Đoạn ống trong trục kỹ thuật thuộc gói nào, đầu chờ thiết bị tính tới đâu, phần ống nối vào máy do nhà cung cấp lắp hay nhà thầu lắp. Mô hình thường dựng "hết những gì nhìn thấy", trong khi gói thầu chỉ tính một phần. Không chốt ranh giới thì hai bên luôn lệch nhau ở đúng những chỗ đó.
5 · Mô hình chưa đủ mức chi tiết
Ở LOD 300, ống nhánh nhỏ, van, giá đỡ, bảo ôn có thể chưa dựng hoặc dựng tượng trưng. Bóc khối lượng từ một mô hình chưa đạt mức chi tiết đã thống nhất thì con số thấp hơn thực tế là chuyện đương nhiên. Cần ghi rõ hạng mục nào bóc từ mô hình, hạng mục nào vẫn bóc thủ công.
Chốt quy tắc đo bóc trước khi dựng
Cách duy nhất để hết tranh cãi là ngồi với phòng dự toán trước khi dựng mô hình và điền một bảng như dưới đây. Mỗi dòng là một quyết định; quyết định xong thì cả hai bên cùng làm theo.
| Hạng mục | Mô hình xuất ra | Dự toán cần | Chốt chung |
|---|---|---|---|
| Ống nước, ống PCCC | Chiều dài đoạn thẳng | Chiều dài tim – tim | Đo đoạn thẳng, phụ kiện đếm riêng theo cái |
| Ống gió | Chiều dài | m² tôn theo nhóm độ dày | Thêm tham số diện tích + nhóm tôn |
| Bảo ôn | Chiều dài theo ống | m² hoặc m dài theo độ dày | Ghi rõ đơn vị từng loại bảo ôn |
| Máng cáp, thang cáp | Chiều dài | Chiều dài + phụ kiện | Phụ kiện máng đếm riêng |
| Giá đỡ | Số lượng theo loại | kg thép | Mỗi loại giá kèm khối lượng thép đơn vị |
| Hao hụt | Không có | Theo định mức | Tách dòng riêng, không cộng vào mô hình |
Dựng mô hình để bóc được
Quy tắc chỉ có giá trị nếu mô hình mang đủ thông tin để áp dụng. Ba thứ cần có từ ngày đầu: tham số chung (mã hiệu công việc, tầng, khu vực) gán cho mọi đối tượng; schedule riêng cho từng nhóm (ống, phụ kiện, ống gió m², bảo ôn, giá đỡ); và một bảng diễn giải giữ được ID của từng đối tượng.
Bảng diễn giải: thứ khiến con số đáng tin
Một bảng tổng chỉ có "DN100: 1.284 m" thì phòng dự toán không có cách nào kiểm tra. Bảng diễn giải liệt kê từng đoạn ống, từng phụ kiện, kèm ID đối tượng trong mô hình, tầng, khu vực và quy cách. Thấy dòng nào bất thường, chỉ cần tra ID là chọn được đúng đối tượng đó trong Revit.
Đối chiếu bốn bước và ngưỡng chấp nhận
Ngưỡng chấp nhận nên chốt cùng lúc với bảng quy tắc — ví dụ ống chính lệch không quá vài phần trăm, còn hạng mục chưa dựng đủ chi tiết thì đánh dấu "bóc thủ công" và loại khỏi phép so. Dòng nào vượt ngưỡng thì tra ngược ID trong bảng diễn giải: thường là thiếu đoạn trong mô hình, đối tượng gán sai tầng, hoặc phần thuộc gói thầu khác bị đếm nhầm.
Rút ngắn bằng công cụ
Bộ addin VieBIM Tools có công cụ bốc khối lượng kèm diễn giải chi tiết: xuất theo tầng, theo vùng quét chọn hoặc theo Scope Box, mỗi dòng giữ ID đối tượng để tra ngược, chạy được cả với file link. Các quy tắc ở bảng trên được cài sẵn thành tùy chọn, không phải dựng lại schedule cho từng dự án.
